Общ преглед на продукта
Този блокиран гол брониран кабел от алуминиева сплав е високо{0}}ефективен захранващ кабел с ниско{1}}напрежение, специално проектиран за промишлени, строителни, фотоволтаични, железопътни и строителни приложения, с номинално напрежение 0,6-1KV, напълно отговарящ на нуждите за дългосрочна стабилна работа при сложни работни условия като строителство на открито и промишлено електропреносно предаване.
Проводникът използва алуминиева сплав с висока-проводимост AA8030, отличаваща се с висока устойчивост на пълзене, висока гъвкавост, голямо удължение и подобрена якост на опън, което ефективно избягва хлабав контакт и проблеми с счупване, причинени от дългосрочна-работа и термично разширение и свиване, осигурявайки безопасно и стабилно свързване на веригата по всяко време.
Характеристики
- Диригент:Уплътнен проводник от алуминиева сплав.
- Изолация:-Забавящ горенето кръстосано-полиетилен със свойства за забавяне на горенето-и влаго{3}}устойчивост.
- Слой броня:Броня с двойна стоманена лента.
- Обвивка:90-градусов (забавящ -пламък) екологичен поливинилхлорид (PVC).
|
Номинално напречно-сечение на проводника |
Диаметър на проводника |
Дебелина на изолацията |
Приблизителен външен диаметър на кабела |
Приблизително тегло на кабела |
DC съпротивление на проводници при 20 градуса |
Капацитет на ток на кабела |
|
mm2 |
мм |
мм |
мм |
кг/км |
По-малко или равно на Ω/km |
A |
|
3×25 |
6.00 |
4.5 |
34.81 |
1084 |
1.200 |
105 |
|
3×35 |
7.00 |
4.5 |
36.45 |
1195 |
0.868 |
132 |
|
3×50 |
8.40 |
4.5 |
40.15 |
1482 |
0.641 |
150 |
|
3×70 |
10.00 |
4.5 |
42.35 |
1669 |
0.443 |
185 |
|
3×95 |
11.60 |
4.5 |
47.78 |
2178 |
0.320 |
220 |
|
3×120 |
13.00 |
4.5 |
50.24 |
2420 |
0.253 |
245 |
|
3×150 |
14.60 |
4.5 |
52.97 |
2720 |
0.206 |
275 |
|
3×185 |
16.20 |
4.5 |
55.49 |
3013 |
0.164 |
315 |
|
3×240 |
18.40 |
4.5 |
62.04 |
3858 |
0.125 |
365 |
|
3×300 |
20.60 |
4.5 |
66.26 |
4417 |
0.100 |
410 |
|
3×400 |
23.80 |
4.5 |
71.45 |
5218 |
0.0778 |
455 |
|
3×500 |
26.60 |
4.5 |
79.77 |
6404 |
0.0605 |
500 |
Основни технически параметри
|
Параметър Категория |
Спецификация |
Параметър Категория |
Спецификация |
|
Номер на модела |
YJLHVS |
Номинално напрежение |
0,6/1KV |
|
Материал на проводника |
AA8030 Алуминиева сплав |
Изолационен материал |
XLPE (90 градуса) |
|
Брониран тип |
Свързан двоен стоманен колан |
Материал на якето |
Устойчиво на радиация на околната среда- PVC |
|
Работна температура |
90 градуса |
Радиус на огъване |
7D |
|
Брой ядра |
Персонализиране |
Размер |
Персонализиране |
|
Цвят |
Персонализирано персонализиране |
MOQ |
100 метра |
|
Сертификат |
CCC/ISO |
Място на произход |
Хъбей, Китай |
|
Ключови характеристики |
Висока устойчивост на пълзене, UV устойчивост, Монтаж без{0}}мост |
Приложение |
Разпределение на електроенергия, строителство, фотоволтаици, промишленост, железопътен транспорт, строителство |

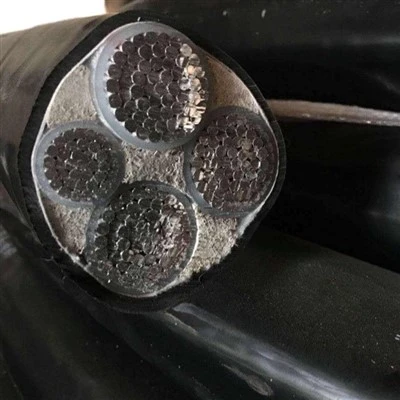

Структура на продукта и технически характеристики
Проводник Част:
Изработен от алуминиева сплав с висока -проводимост AA8030, с висока устойчивост на пълзене, висока гъвкавост, голямо удължение и повишена якост на опън, осигуряваща стабилна и безопасна електрическа връзка, без лош контакт, причинен от термичен цикъл и механично напрежение.
Изолационен слой:
Възприема 90-градусов напречно свързан полиетилен (XLPE) материал, оборудван с отлични физически свойства, изключителна устойчивост на топлина и устойчивост на стареене, което позволява подходящо намаляване на дебелината на изолацията при предпоставката за осигуряване на изолационни характеристики. Той няма да отделя корозивни или токсични газове при изгаряне, а неговите екологични характеристики напълно отговарят на съвременните стандарти и изисквания за пожарна безопасност.
Брониран слой:
Използва -гола броня с двоен стоманен колан с висока якост, със силна устойчивост на натиск и устойчивост на удар, може да издържи голям външен механичен натиск, подходящ за директно погребване и полагане в сложна среда, няма нужда от допълнителен мост или защитна тръба, реализирайки монтаж без-мост.
Слой на обвивката:
Изработен от екологично устойчив на радиация-PVC материал, с добра устойчивост на корозия, киселинна и алкална устойчивост, устойчивост на влага, подходящ за по-широк набор от сценарии на приложение, дълъг експлоатационен живот, не е лесен за стареене и напукване.
Основни предимства
Устойчивата на ултравиолетови лъчи структура от брониран алуминий осигурява на кабела силна адаптивност на открито, устойчивост на -ултравиолетови лъчи, атмосферни влияния и стареене, подходяща за дългосрочно-полагане на открито и открито; Дизайнът на единичен строителен кабел се отличава със силна гъвкавост и лесно полагане, поддържащ монтаж без -мост, което значително намалява разходите и времето за строителство.
С високо-здравосъединителен брониран слой, високо-ефективна XLPE изолация и екологична PVC обвивка, този кабел съчетава безопасност, защита на околната среда, издръжливост и удобство на конструкцията, отговаряйки напълно на високите-стандартни нужди на промишлено предаване на енергия и външно инженерно строителство.
